MeteoRekorder Plus
Antennen

Zum MeteoRekorder-Set gehört eine Ferrit- oder Achterstagantenne.

Die Ferritantenne:

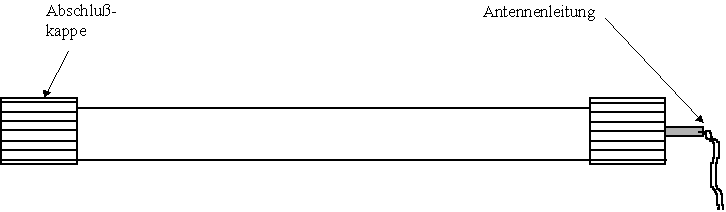

Die Grafik zeigt die Ferritantenne:

Die aktive Ferritantenne hat gegenüber der Achterstagantenne den Vorteil, daß sie leicht zu installieren ist und auch in Gebäuden guten Empfang bietet. Sie weist jedoch eine Richtwirkung auf, die beim Einsatz an Bord eventuell zu Problemen führen kann. Das Schiff kann in ungünstigen Fällen so ausgerichtet sein, daß der Sender im toten Winkel der Antenne steht. Dann ist der einwandfreie Empfang nicht möglich.
Alle enthaltenen Komponenten sind zusammen in ein Kunststoffrohr eingelassen, welches mit Kunststoff ausgegossen ist. So ist eine maximale Wetterbeständigkeit gewährleistet.

Die Achterstaganpassung:

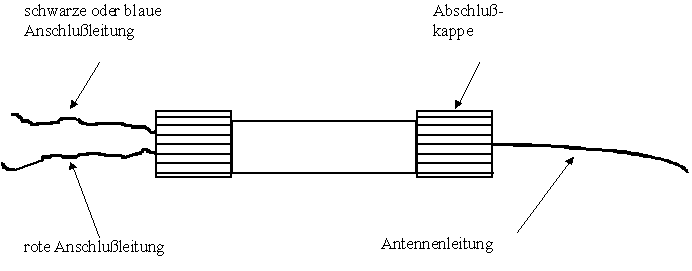

Die Grafik zeigt die Achterstaganpassung:



Die Achterstaganpassung wird an das Achterstag eines Schiffes oder an eine lange Leitung angeschlossen. Dabei muß die rote Leitung an das Achterstag und die schwarze (oder blaue) Leitung an Schiffserde angeschlossen werden. Darf der Schiffsrumpf nicht geerdet werden, ist ein Kondensator (1µF / 300V) dazwischen zu schalten.
Die Achterstaganpassung hat gegenüber der Ferritantenne keine Richtwirkung. Der Empfang in Gebäuden ist allerdings mit dieser Anpassung nicht zufriedenstellend.

Die Elektronik ist ebenfalls in ein Kunststoffrohr eingelassen, welches mit Kunststoff ausgegossen ist. So ist auch hier eine maximale Wetterbeständigkeit gewährleistet.
